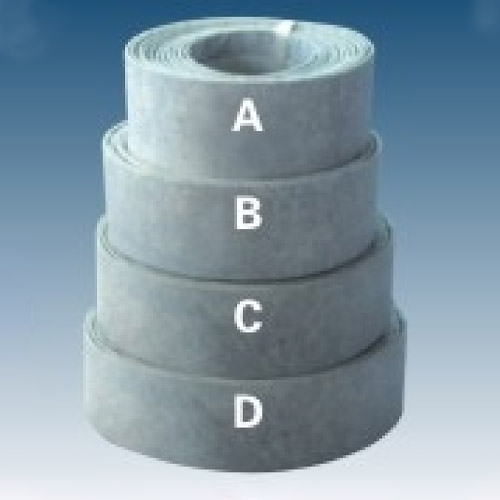

塑料排水板是SPB-A、B、C型系列土工聚合物排水板帶簡稱，是軟土和超軟基加固的新型材料。它對軟土基加固的機理、設計、施工設備等基本與袋裝砂井相同。

排水板是帶狀復合型結構，中間是擠出成型的塑料板芯，是排水帶的骨架和通道，其斷面呈并聯十字，由34（33）條筋，33（32）槽組成，寬100MM，厚3.5—6.0mm,芯板外部包復化纖無紡布，起著隔土濾膜作用。 　根據插入軟基深度的不同，可和選用A、B、C三種型號，它用于軟基排水的優點主要有：

（1）濾水性好，排水暢通，能確保良好的排水效果。

（2）材料具有一定的強度和延伸性，適合地基變形能力強,而不影響排水性能。

（3）排水板斷面尺寸小，插板時對地基擾動小。

（4）可在超軟弱粘地層（如新吹填土基）之上是進行插板施工。

（5）施工速度快，工人勞動強度低，成本比袋裝砂井低，是軟基加固工程的理想排水固結材料。

產品的技術指標如下：

項目	規格		型號				備注
			A型	B型	C型	D型
復 合 體	截面尺寸 (mm)	寬度	100 ±2
		厚度	≥3.5	≥4.0	≥4.5	≥5.0
	每卷長度 (m)		200±2
	縱向通水量 (cm3/s)		≥25	≥30	≥40	≥50	側壓力為350KPA
	抗拉強度 (kN/10cm)		≥1.0	≥1.2	≥1.5	≥1.6	拉力為kN/10cm
	延伸率 (%)		>4				拉力為kN/10cm
濾 膜	滲透系數 (cm/s)		≥5x10-4				水中浸泡24小時
	隔土性（μm）		＜75				Ф98孔徑
	抗拉強度 (N/cm)	干態	≥15	≥25	≥30	≥35	延伸率為10%
		濕態	≥10	≥20	≥25	≥30	延伸率為15%

施插塑料排水板

1. 插打塑料排水板的需要
   插塑料排水板是排水固結法之一，是利用設置在地基中的豎向排板和地表進行加載預壓或利用建（構）筑物自身重量的共同作用使飽和軟土中的孔隙水逐漸排出地表，土體固結提高密實度和強度,消除大部份的水后沉降使地表穩定。主要運用于活淤泥、淤泥質土、沖填土等飽和粘性土及雜填土的軟土地基。對沿海地區的應用非常合適。
2. 插打塑料排水板的優點
   1. 濾水性好，排水暢通，能確保良好的排水效果。
   2. 料具有一定的強度和延伸性，適合地基變形能力強，而不影響排水性能。
   3. 水帶斷面尺寸小，插板時對地基擾動小。
   4. 可在超軟弱粘地層（如新吹填土基）之上進行插板施工。
   5. 施工速度快，工人勞動強度低，是軟基加固工程的理想排水固結材料。
3. 插打塑料排水板的分類
   • ??液壓插打塑料排水板
   • 振動插打塑料排水板
4. 液壓插打塑料排水板的工序
   平整場地---施工放線---鋪設土工布---鋪設中粗沙層---插打塑料排水板 ---a.填土堆載---卸載---建筑處理b.真空預壓處理---建筑處理

施工現場
